玄関上の谷部からの雨漏りでご相談をいただきました。屋根全体の点検をさせていただき、谷部だけでなく、棟と隅棟の劣化が確認できました。

入り母屋造りの玄関上の屋根の修理をさせていただくことになりました。

谷からの雨漏り｜入母屋屋根の棟・隅棟積み替えと谷板交換施工事例

勝央町河原にて入母屋屋根の棟・隅棟積み替えと谷板交換工事を行いました.

入母屋屋根は構造が複雑なため、棟や谷部分からの雨水の侵入が起こりやすい箇所です。
今回の工事では、耐震性と防水性能を高める屋根修理工事として施工を行いました。

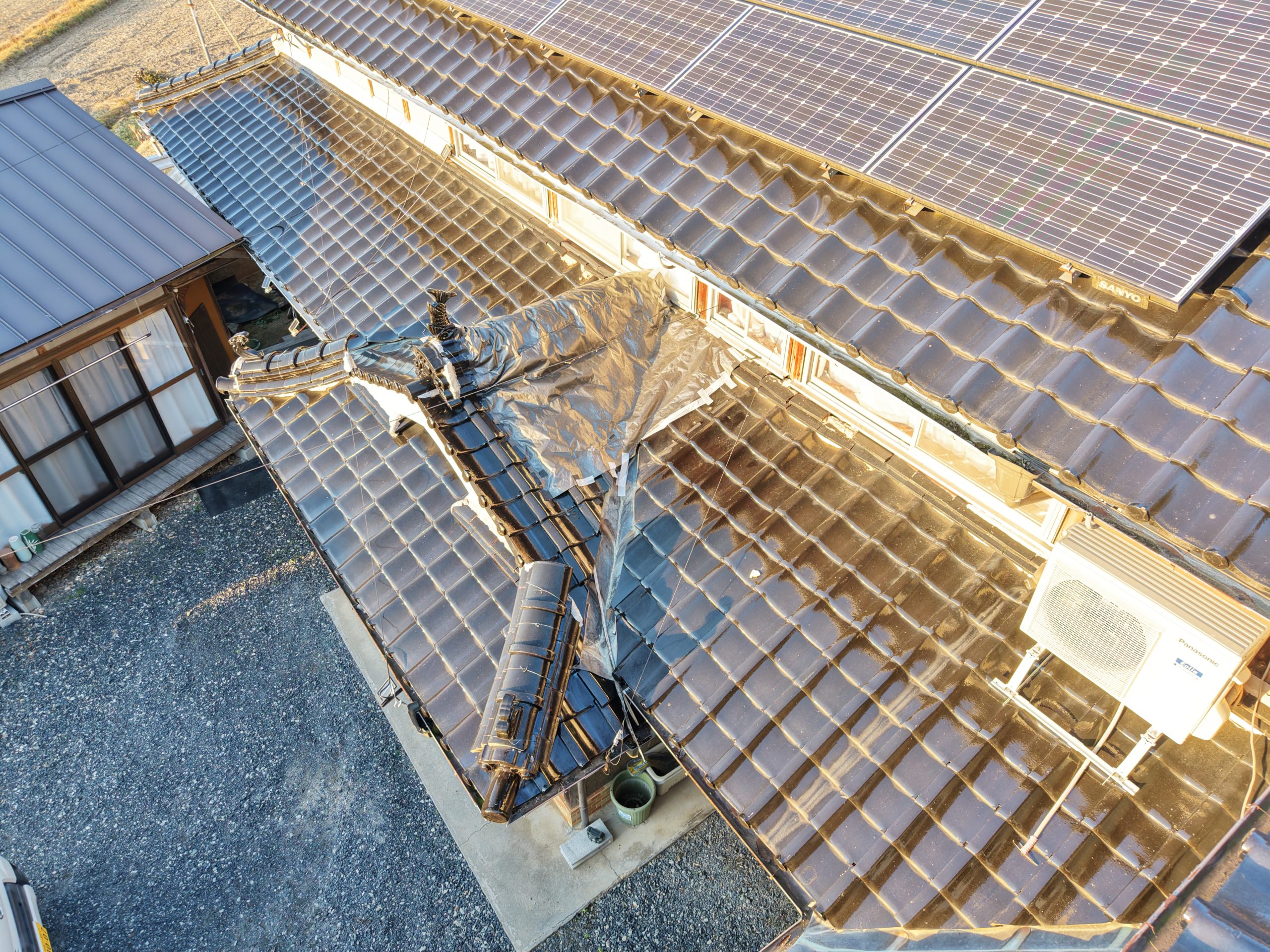

玄関上屋根全体の施工前

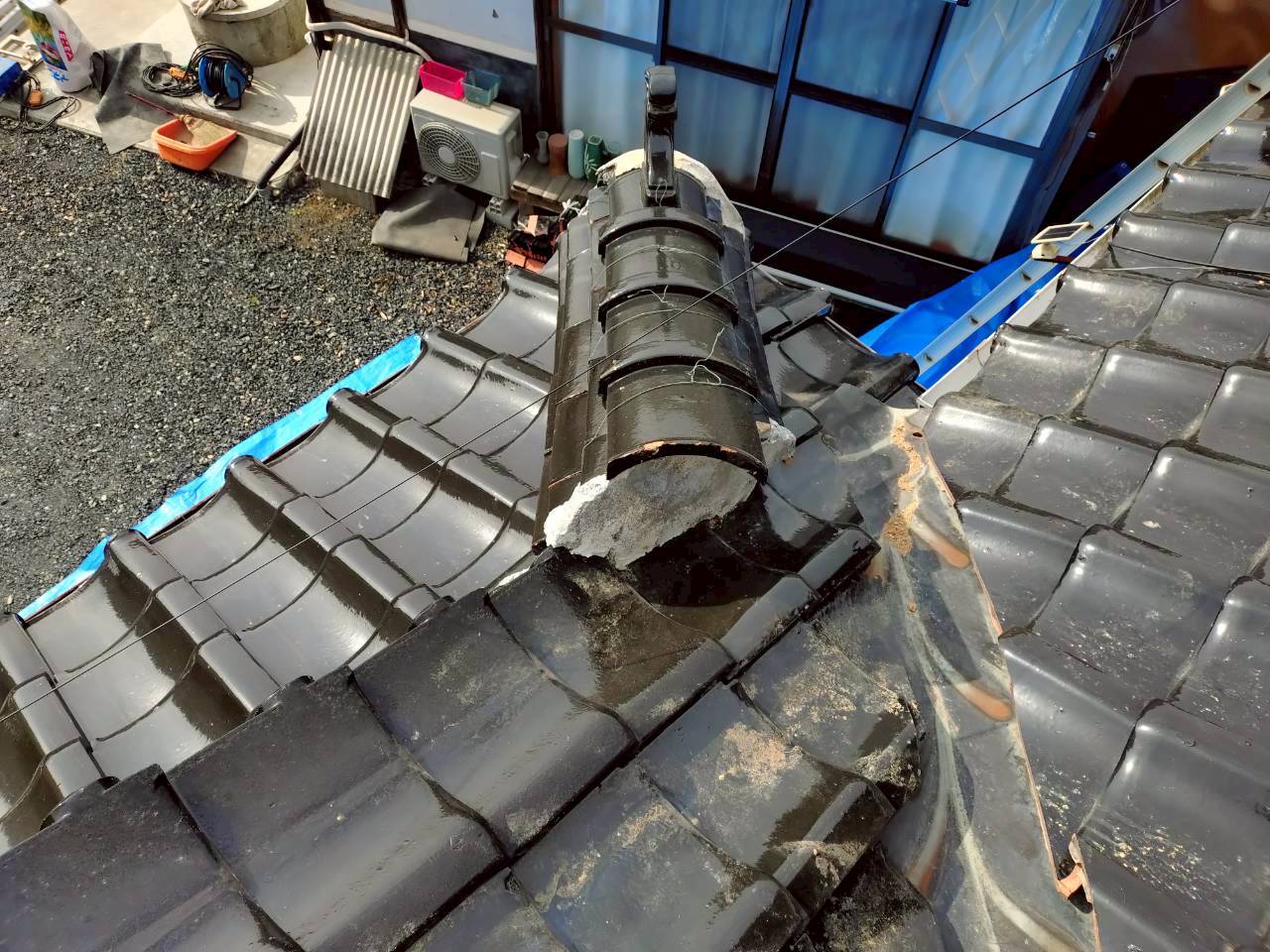

玄関上の棟および隅棟部分では、
・棟瓦のズレ
・経年劣化による漆喰の傷み
・谷板の劣化

が見られました。

そのため、棟を一度解体してから組み直す棟積み替え工事と、谷部分の防水性を高めるための谷板交換工事を行いました。

棟・隅棟の積み替え工事

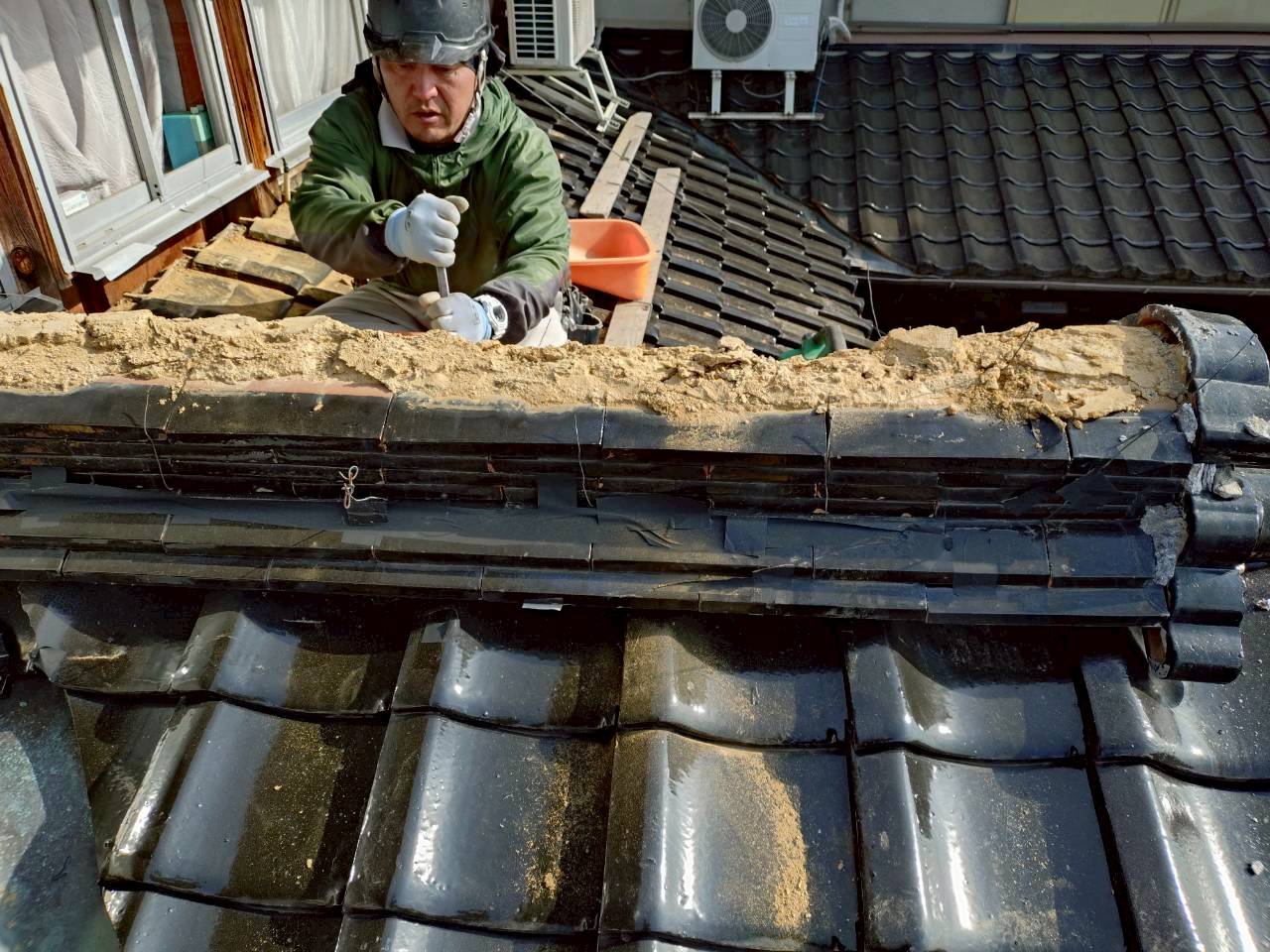

棟、隅棟ともに、既存の棟瓦・土をすべて撤去し、棟を解体します。

解体後、屋根下地を整えたうえで、新しい防水紙（ルーフィング）を施工し、防水性能を高めます。

台土施工の様子

棟瓦を積み上げるための土台となる台土（だいど）を施工しています。
台土は棟瓦の高さや勾配を整える重要な部分で、棟全体の安定性にも関わる工程です。台土を整えた後に、面戸漆喰を塗り、成型します。

棟の内部構造には

・耐震ボルト
・被覆鉄筋

を使用した耐震棟施工を行いました。

被覆鉄筋を1段目・3段目・5段目に取り付けることで、棟に積むのし瓦をしっかり固定し、地震や強風にも強い棟構造に仕上げています。

棟の内部には耐震ボルトを一定間隔で設置し縦筋とします。その耐震ボルトに横筋となる被覆鉄筋を固定、そこにのし瓦を緊結しながら積みあげていくことで、棟がしっかり固定します。ボルトで棟の芯を通すことで、地震や強風による棟の崩れを防ぐ耐震構造にしています。

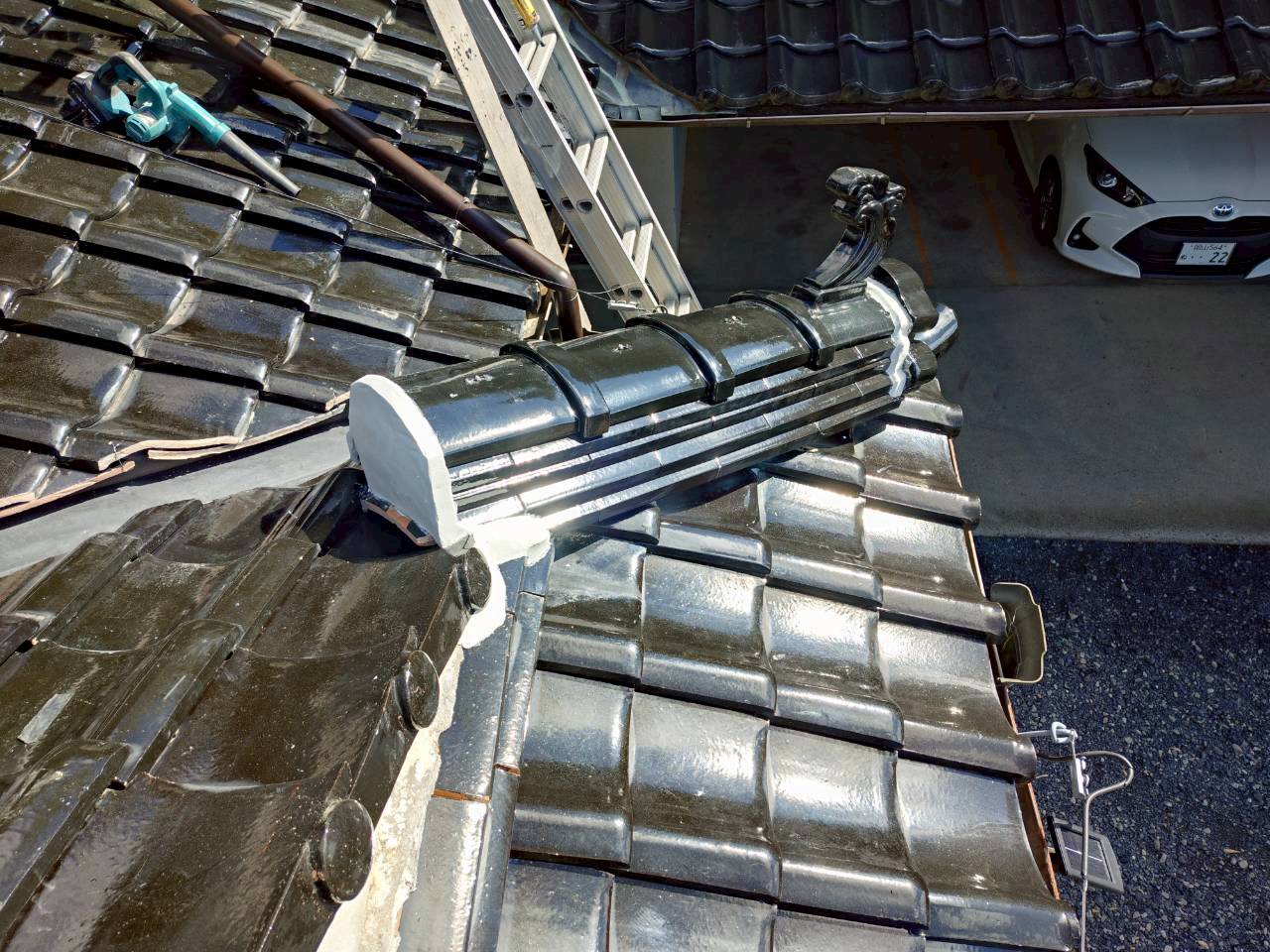

瓦を一段ずつ丁寧に積み直し、隅棟部分までしっかりと施工していきます。被覆鉄筋を取付けない段は、のし瓦同士を緊結しています。

谷板交換工事

谷部分は屋根の中でも雨水が集中して流れる重要な箇所です。

既存の谷板を撤去した後、新しい防水紙を施工し、その上から新しい谷板を設置しました。

谷板の接合部は

・十分な重なり幅を確保
・二重コーキング処理

を行い、雨水の侵入を防ぐ止水処理を施しています。

さらに、谷板を固定するために「つりこ」と呼ばれる小さな板金部材を加工して使用し、谷板を屋根地にしっかり固定しています。

谷部の防水・防虫対策

谷板の両サイドには、スポンジ製シーラーを設置しました。

このシーラーには

・雨水の吹き込み防止
・ゴミの侵入防止
・虫や小動物の侵入防止

といった役割があります。

屋根内部の環境を守るためにも、非常に重要な部材です。
